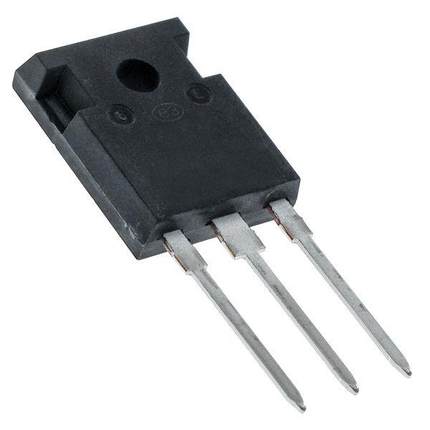

SIHG70N60EF-GE3介紹：

描述 MOSFET N-CH 600V 70A TO-247AC

對無鉛要求的達標情況 / 對限制有害物質指令(RoHS)規范的達標情況 無鉛 / 符合限制有害物質指令(RoHS)規范要求

濕氣敏感性等級（MSL） 1（無限）

詳細描述 通孔 N 溝道 600V 70A（Tc） 520W（Tc） TO-247AC

類別 分立半導體產品

晶體管 - FET，MOSFET - 單

制造商 Vishay Siliconix

系列 -

包裝 ? 管件 ?

零件狀態 在售

FET 類型 N 溝道

技術 MOSFET（金屬氧化物）

漏源電壓（Vdss） 600V

電流 - 連續漏極（Id）（25°C 時） 70A（Tc）

驅動電壓（最大 Rds On，最小 Rds On） 10V

不同 Id 時的 Vgs（th）（最大值） 4V @ 250μA

不同 Vgs 時的柵極電荷 （Qg）（最大值） 380nC @ 10V

Vgs（最大值） ±30V

不同 Vds 時的輸入電容（Ciss）（最大值） 7500pF @ 100V

FET 功能 -

功率耗散（最大值） 520W（Tc）

不同 Id，Vgs 時的 Rds On（最大值） 38 毫歐 @ 35A，10V

工作溫度 -55°C ~ 150°C（TJ）

安裝類型 通孔

供應商器件封裝 TO-247AC

封裝/外殼 TO-247-3

安富利（深圳）商貿有限公司介紹：

公司所銷售產品涉及世界各名廠IC,:INFINEON(英飛凌)，XILINX、LINEAR、ALTERA(阿特拉 )、

ATMEL(愛特梅爾)、STC單片機、英特爾(Intel) 、德州儀器(TI)、飛利浦(Philip）、海力士(Hynix)、MITSUBISHI (三菱)、美國仿真器件(ADI)、國際整流器(IR)、

臺灣硅成(ICSI)、三星(Samsung)、瑞薩(Renesas)、東芝(Toshiba)、意法(ST)、

摩托羅拉(Motorola)、仙童(Fairchid)、美國美商半導體(AMD)、愛特梅爾(Atmel）、安捷倫;

安富利（深圳）商貿有限公司，全球最專業的配單專家。一手貨源!價格優勢！

所出的物料，絕對原裝正品！放心購買！

本公司為一般納稅人，可開16%增值稅票！歡迎垂詢！

地址：深圳市前海深港合作區前灣一路1號A棟201

電話：0755-83259719

為了改善前述單一MOSFET開關造成訊號失真的缺點，于是使用一個PMOS加上一個NMOS的CMOS開關成為目前最普遍的做法。CMOS開關將PMOS與NMOS的源極與漏極分別連接在一起，而基極的接法則和NMOS與PMOS的傳統接法相同。
